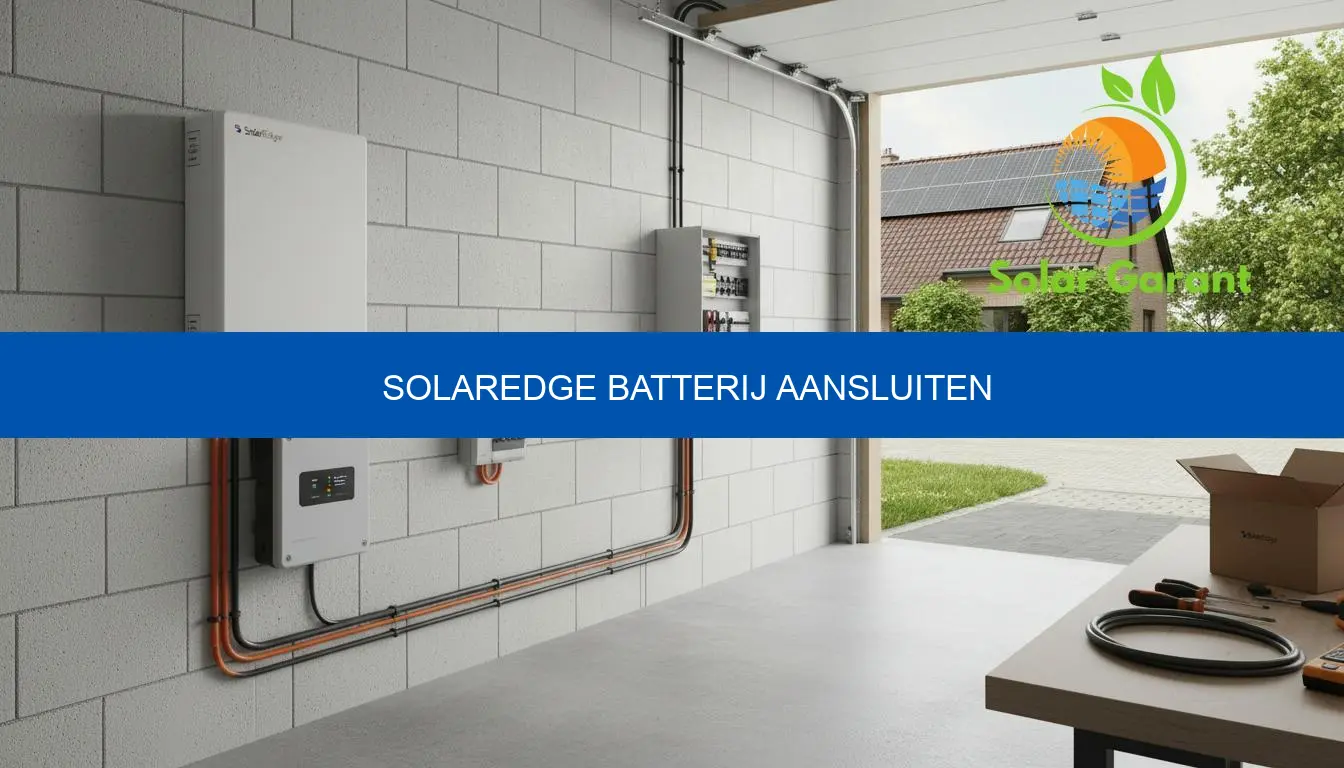

Een SolarEdge batterij aansluiten vereist DC-bekabeling, correcte aarding, RS485-communicatie en configuratie met de SolarEdge SetApp. In deze gids voor 2026 lees je stap-voor-stap hoe de SolarEdge Home Batterij 400V en SolarEdge Home Batterij 48V veilig worden gemonteerd, hoe de bedrading verloopt, hoe de communicatie wordt ingesteld en hoe je de inbedrijfstelling foutloos afrondt. Je krijgt exacte torque-waarden, afstandslimieten, LED-statussen en een overzicht van veelgemaakte fouten met oplossingen. Solar Garant helpt bij advies en offertes voor zonnepanelen, thuisbatterijen en laadpalen.
Wat houdt een SolarEdge batterij aansluiten technisch in?
Een SolarEdge batterij aansluiten betekent dat de batterij via DC-verbindingen en RS485-communicatie met de omvormer verbindt, met een vaste aarding en een SetApp-configuratie voor sturing. Deze koppeling beheert laden en ontladen op basis van productie, verbruik en netcondities. De installatie gebruikt beveiligde MC4-connectoren, een PE-geleider en getwist-paar voor RS485.
Welke modellen ondersteunt de aansluiting in 2026?
De ondersteunde modellen zijn de SolarEdge Home Batterij 400V en de SolarEdge Home Batterij 48V. Het 400V-model koppelt direct aan compatibele SolarEdge-omvormers via DC-ingangen. Het 48V-model gebruikt een lage-spanningsbus en wordt vaak als wand- of torenopstelling geplaatst.
Welke componenten vormen het systeem?
De kerncomponenten bestaan uit omvormer, batterij, AC-lastscheider, DC-lastscheider, aarding, RS485-bekabeling of Energy Net draadloos, en de SolarEdge SetApp. Een SolarEdge Home Inline meter levert meetdata voor sturing.
Welke functies levert de batterij na koppeling?
De functies omvatten energieopslag, peak shaving en zelfverbruikoptimalisatie. De omvormer stuurt laad- en ontlaadstrategieën op basis van meetdata en ingestelde profielen.
Welke termen en definities zijn relevant?
De belangrijkste termen staan hieronder.
- RS485 is een seriële communicatiebus met A/B-differentiële lijnen.
- MC4 is een vergrendelende DC-connector voor PV en batterijen.
- PE betekent protective earth, de veiligheidsaarde.
- SetApp is de mobiele configuratie-app voor SolarEdge-omvormers.
Welke veiligheidsstappen voer je uit vóór aansluiting?
De veiligheidsstappen bestaan uit spanningsvrij maken, vergrendelen, verifiëren en pas daarna werken. Het systeem staat volledig uit voordat kappen of connectoren worden geopend.
Hoe maak je AC en DC spanningsloos?
Schakel eerst de AC-lastscheider van de omvormer uit via de meterkast. Schakel daarna de DC-lastscheider van de omvormer uit om de PV-invoer te onderbreken. Zet de Aan/Uit/P-schakelaar op de batterij op 0 en schakel de batterij-DC-onderbreker uit.
Hoe controleer je afwezigheid van spanning?
Gebruik een spanningsdetector op de DC-polen en controleer dat alle LED’s op de batterij uit zijn. Werk pas verder na een visuele en elektrische verificatie.
Welke PBM en locatie-eisen gelden?
Draag isolatiehandschoenen en veiligheidsbril. Werk op een droge, stabiele locatie met voldoende ruimte.
Hoe behoud je CE en garantie?
Volg de installatiehandleiding strikt, gebruik toegepaste torque-waarden en behoud trekontlasting op alle wartels. Documenteer serienummers en SetApp-rapport.
Hoe monteer je de SolarEdge Home Batterij correct?
Monteer op een stabiele ondergrond met dragende capaciteit en voldoende vrije ruimte, met bevestiging volgens de beugel- of vloerstandaardinstructies. De plaatsing respecteert afstand en gewichtslimieten.
Welke wand- en vloermaten gelden?
Voor wandmontage hanteer je voorbeeldmaten zoals H 54 cm en D 24 cm voor de zone rond de beugel. Voor vloermontage blijft de wiring gutter toegankelijk aan ten minste één zijde.
Hoeveel afstand en draagkracht vereist?
Houd 20 cm vrije ruimte tot objecten. Waarborg een draagvermogen voor circa 121 kg per batterijeenheid volgens het opgegeven batterijspecificatieblad.
Welke valkuilen bij wand en vloer?
Gebruik extra verankering bij poreuze muren. Bescherm kabeldoorvoeren tegen scherpe randen. Vermijd puntlasten onder vloerstandaard.
Welke hulpmiddelen gebruik je?
Gebruik tilhulp, optionele handgrepen, waterpas en momentsleutel. Controleer de haaksheid van de beugel vóór het ophangen.
Hoe sluit je de DC-bekabeling aan op 400V en 48V modellen?
De DC-bekabeling verbindt plus en min tussen batterij en omvormer met juiste polariteit en MC4-kwaliteit. Het 400V-model gebruikt MC4 aan omvormerzijde. Het 48V-model gebruikt bat+ en bat- terminals en bij torens interne koppelingen.
Hoe bereid je MC4-connectoren voor?
Strip de DC-ader, krimp met een MC4-krimptang en draai de connectorwartel vast op circa 3,4 N·m. Trek licht aan de aders voor een controle op fixatie.
Hoe controleer je polariteit?
Meet de DC-spanning vooraf en bevestig dat rood op + en zwart op – zit. Markeer kabeluiteinden voor eenduidigheid.
Hoe koppel je meerdere batterijen parallel?
Gebruik een parallelle bekabeling met identieke kabellengtes. Beperk het aantal tot maximaal 3 floor-mounted units per omvormer volgens specificaties.
Welke torque-waardes gebruik je?
Gebruik circa 3,4 N·m voor MC4-wartels en 5,5 – 7,5 N·m voor kabelwartels en aardingsklemmen, afhankelijk van de klem. Houd de fabrikantenspecificatie aan.
Hoe realiseer je aarding en potentiaalvereffening?
De aarding verbindt de batterijbehuizing en de omvormer met de PE-rail en reduceert foutstromen. Sluit de geel-groene draad eerst en verwijder pas als laatste.
Waar sluit je PE aan?
Sluit de PE op de gemarkeerde aardingsklem van de batterij en op de aardingsklem van de omvormer. Gebruik geteste kabelschoenen.
Hoe voer je een aardingscontinuïteitstest uit?
Meet de weerstand tussen de batterijbehuizing en de hoofdaardrail met een lage-stroom ohmmeter. De waarde blijft laag en stabiel.
Hoe stel je de communicatie in met RS485 of draadloos?
De communicatie gebruikt RS485 als primaire keuze voor stabiliteit en Energy Net als alternatief. De omvormer leest batterystatus en stuurt commando’s via deze bus.
Welke bedrading gebruik je voor RS485?
Gebruik een getwist-paar met A en B correct gepositioneerd op RS485-1 van de omvormer en op de batterijsocket. Bevestig wartels op circa 5,5 N·m.
Hoe daisy-chain je meerdere batterijen?
Verbind RS485 van batterij 1 naar batterij 2 enzovoort en sluit de bus correct af waar vereist. Label alle kabeluiteinden.
Wanneer kies je Energy Net draadloos?
Kies draadloos bij onmogelijke bekabeling of korte afstanden zonder storingsbronnen. Voer altijd een storingsscan uit.
Hoe verhelp je storingen?
Controleer polariteit van A/B, aderspiegels, afscherming en bus-terminatie. Herstart SetApp-pairing na wiring-correcties.
Hoe voltooi je de SetApp-configuratie en test je de werking?
De SetApp-configuratie koppelt batterij en omvormer, activeert profielen en start een zelftest met foutcodecontrole. Na pairing volgt statusbewaking.
Hoe koppel je en voer je een zelftest uit?
Start SetApp, scan de QR op de omvormer, selecteer batterij, doorloop de wizard en start de zelftest. Archiveer het log.
Wat betekenen de LED-statussen?
Uit betekent uitgeschakeld. Knipperend betekent ontladen of communicatie-activiteit. Continu groen betekent geladen of in gereed-stand.
Welke afstands- en kabellimieten gelden voor prestaties en veiligheid?
De limieten omvatten een maximale afstand tussen batterij en omvormer, minimale boogstralen en zekere routeerregels voor warmte en mechanische bescherming.
Wat is de maximale afstand tussen batterij en omvormer?
De maximale afstand bedraagt 50 meter volgens de opgegeven eis uit de installatie-instructie. Beperk spanningsval met passende aderdikte.
Welke buigradius en routeerregels volg je?
Hanteer een buigradius groter dan vijfmaal de buitendiameter van de kabel. Vermijd klemmen, scherpe randen en parallelle routing met storingsbronnen.
Wat kosten materialen en arbeid voor het aansluiten?
De kosten omvatten arbeidsuren, kabels, connectoren, beveiligingen en meetcomponenten. Een enkele batterijeenheid vergt doorgaans 1 – 3 uur installatietijd exclusief configuratie.
Welke posten vormen de totale kost?
De posten staan hieronder.
- Arbeid voor montage, bekabeling en SetApp-inbedrijfstelling
- DC-kabels, MC4, wartels en trekontlasting
- RS485-kabel of Energy Net module
- Bevestigingsmateriaal en vloer- of wandbeugel
- Inline meter voor sturing en monitoring
Welke besparing levert sturing op met de inline meter?
Met productie- en verbruiksdata verhoogt de sturing het zelfverbruik, verlaagt piekbelasting en reduceert terugleververliezen. De omvormer optimaliseert laadmomenten.
Welke fouten komen het vaakst voor en hoe vermijd je ze?
De meeste fouten betreffen omgekeerde polariteit, onvoldoende torque en communicatiemismatches. Een checklist en metingen voorkomen herwerk en uitval.
Hoe voorkom je omgekeerde polariteit?
Meet vóór aansluiten, label aders en voer een tweede persoon-controle uit. Blokkeer DC in tot de laatste check is afgerond.
Hoe borg je correcte torque?
Gebruik een momentsleutel, volg de specificatie en log de gemeten waardes per verbinding.
Hoe integreer je de SolarEdge Home Inline meter voor sturing?
De SolarEdge Home Inline meter meet import en export bij het aansluitpunt en levert real-time data aan de omvormer voor batterijsturing. De koppeling verbetert algoritmen voor laden en ontladen.
Hoe meet je netto-import en export?
Plaats de meter in de hoofdstroombaan en richt de stroomspoelen correct. Controleer de fasevolgorde in SetApp.
Hoe gebruikt de omvormer deze data?
De omvormer stuurt laadmomenten bij overschot en stuurt ontladen bij piekverbruik. Dit vergroot het aandeel eigen verbruik.
Welke wettelijke en verzekeringsvereisten gelden in Nederland?
De installatie volgt nationale elektrotechnische normen en meldplichten. Informeer altijd de verzekeraar over plaatsing van een thuisbatterij en leg de installatiegegevens vast.
Wanneer meld je de verzekeraar?
Melden gebeurt vóór inbedrijfstelling met opgave van merk, type, serienummer, plaatsingslocatie en eventuele aanvullende beveiligingen.
Welke normen raken relevant?
Volg de geldende laagspannings- en brandveiligheidsvoorschriften. Houd rekening met eisen aan kabelroutes, scheiders en ventilatie.
Welke stappen doorloop je in één oogopslag voor een 400V- of 48V-installatie?
De samenvatting hieronder geeft de volgorde per model.
- Uitschakelen AC en DC, batterij op 0
- Montage beugel of vloerstandaard, draagkracht check
- DC-bekabeling met MC4 of bat+/bat- volgens model
- Aarding PE eerst aansluiten
- Communicatie RS485 bekabelen of Energy Net
- Inschakelen DC-onderbreker, Aan/Uit/P op P
- SetApp pairing en zelftest
- Afwerking wartels sluiten, kap monteren
Welke verschillen bestaan er tussen de 400V en 48V batterij?
De belangrijkste verschillen in connectoren, montage en communicatie staan in de tabel.
Aspect | SolarEdge Home Batterij 400V | SolarEdge Home Batterij 48V |
|---|---|---|
DC-connectoren | MC4 aan omvormerzijde, vaste polariteit | bat+ en bat- terminals, interne koppelsnoeren |
Communicatie | RS485 via omvormerwartel | RS485 socket, toreninterlinks |
Montage | Vloeropstelling, tot 3 units parallel | Wand of toren, modulaire stapeling |
Torque-waarden | 3,4 N·m MC4, 5,5 – 7,5 N·m wartels | Vergelijkbare waarden per klemtype |
Welke gereedschappen en checks verzekeren een storingsvrije oplevering?
De juiste gereedschappen en een vaste eindcontrole voorkomen uitval en verzekeren garantiebehoud. De lijst hieronder vormt een praktisch eindraster.
- Momentsleutel voor alle klemmen en wartels
- MC4-krimptang en adereindhulzen
- Multimeter en spanningsdetector
- Labelprinter voor kabel- en poortmarkering
- SetApp op een opgeladen smartphone
- Oplevercheck met foto’s en serienummers
Wil je professioneel advies of een prijs op maat. Vraag een offerte aan bij Solar Garant voor zonnepanelen, thuisbatterijen en laadpalen.
Een SolarEdge batterij aansluiten vraagt om veilige uitschakelprocedures, correcte DC-bekabeling, solide aarding, betrouwbare RS485-communicatie en een nauwkeurige SetApp-configuratie. Met de juiste torque, afstandslimieten en een eindcontrole levert de installatie stabiele energieopslag en hoger zelfverbruik. Voor een vlotte uitvoering en een prijsvoorstel op maat helpt Solar Garant met advies en installatie.
Veelgestelde vragen
Is een SolarEdge Home Batterij 400V uitwisselbaar met 48V?
Nee, de 400V en 48V reeksen gebruiken verschillende DC-architecturen en werken niet uitwisselbaar. Kies het model dat past bij de aanwezige of geplande omvormer.
Hoeveel batterijen sluit je parallel aan op één omvormer?
Bij een vloeropstelling van de 400V-reeks blijft het aantal beperkt tot 3 eenheden parallel volgens de productspecificatie.
Welke maximale kabellengte geldt tussen batterij en omvormer?
De maximale afstand bedraagt 50 meter. Gebruik een passende aderdikte om spanningsval te beperken.
Wanneer zet je de Aan/Uit/P-schakelaar op P?
Zet de schakelaar op P gedurende circa 2 seconden na het inschakelen van de batterij-DC en start daarna de SetApp-pairing.
Wat veroorzaakt vaak communicatieproblemen op RS485?
Verkeerde A/B-polariteit, ontbrekende bus-terminatie, niet-getwiste aders en losse wartels veroorzaken storingen. Controleer elk knooppunt en herstart de pairing.
Hoe verbeter je het zelfverbruik met een SolarEdge Home Inline meter?
De meter levert real-time netmeting die de omvormer gebruikt om laadtijden te sturen. Dit verhoogt het aandeel van eigen productie in het verbruik.
Welke LED-status wijst op bedrijfsklaar?
Een continue groene LED duidt op een geladen of gereed-status. Een uitgeschakelde batterij toont geen LED’s.
Wie voert de installatie het best uit?
Een erkend installateur met ervaring in SolarEdge-systemen levert de vereiste stappen veilig en volgens handleiding op.
